녹조·수질개선

SV-ACS (Spiral Vortex - Aqua Circulation System)
(선회와류식 물순환시스템)

기술의 개요

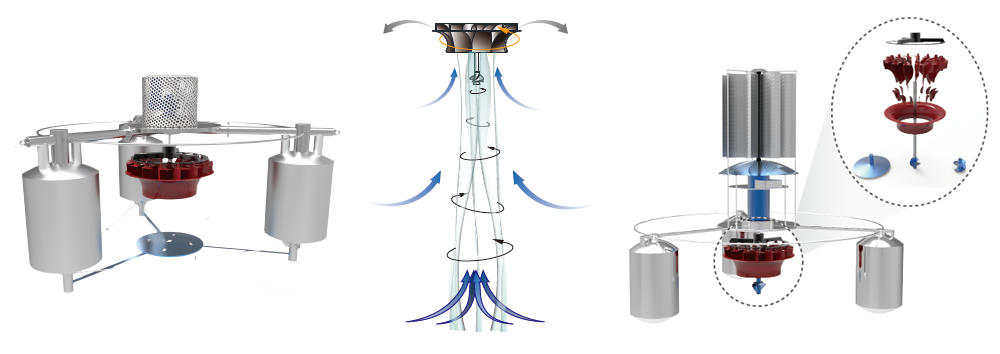

선회와류식 물순환장치(SV-ACS)

하폐수 고도처리기술에서 인정받은 당사만의 산소전달기술을 활용하여 호소, 저수지, 수변공원 등에서 수체의 자정률을 증가시켜 녹조 및 악취 발생문제를 해결하고 수생태계의 건전성을 회복시켜 인간생활에 보다 나은 친수환경을 제공하는 것을 목표로 한국건설기술연구원(KICT)과 공동 개발한 수생태계 건전성 회복 기술

기기 특징

산소 전달력 : 14 ~ 52kgO₂/h

직접영향반경 : 최대 200m

1일 최대 순환량 : 113,000㎥

직접영향반경 : 최대 200m

부스터

평날 : 수심이 얇은 지역 (표층부 순환량 극대화)

3날형 : 수심이 깊고 유속이 빠른 수역에 적용

스크류 : 수심이 깊고 유속의 영향이 적은 수역, 수심이 얇고 유속이 빠른 수역에 적용(순환량이 적음)

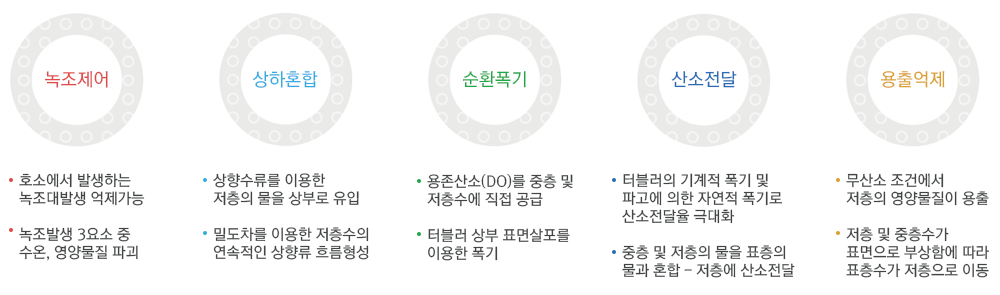

선회와류식 ACS 기술의 특징

기술적 측면

  • 정체수역 수층 전층 혼합
  • 성층(stratification) 현상 방지
  • 표층수 파동으로 빛 투과 감소
  • 용존산소(DO) 농도 증가
  • 자정률, 자정작용 향상
  • 영양염류 용출 억제
  • 넓은 영향수역(반경 150m이상)
  • 동절기 해빙수역 넓어 수상시설보호 효과
  • 필요시, 균일한 물질살포 가능

경제적 측면

  • <전기료>상용전기 사용시
  • - T500형(소규모 저수지용): 5만원/월 내외
  • - T900형(중규모 저수지용) : 10만원/월 내외
  • <기타>
  • - 주기적인 교체부속품 없음

유지관리적 측면

  • 반영구적 터빈, 장기간의 내구연한을 갖는 구동부 및 교체부속품 거의없어 유지관리가 용이
  • 수상태양광 등과 같은 동절기 파손, 주기적 패널 교체 작업없음
  • 자동수위조절 장치로 저수위 및 만수위에 자동 수위 유지
  • 자동/수동운전모드로 유지관리 용이

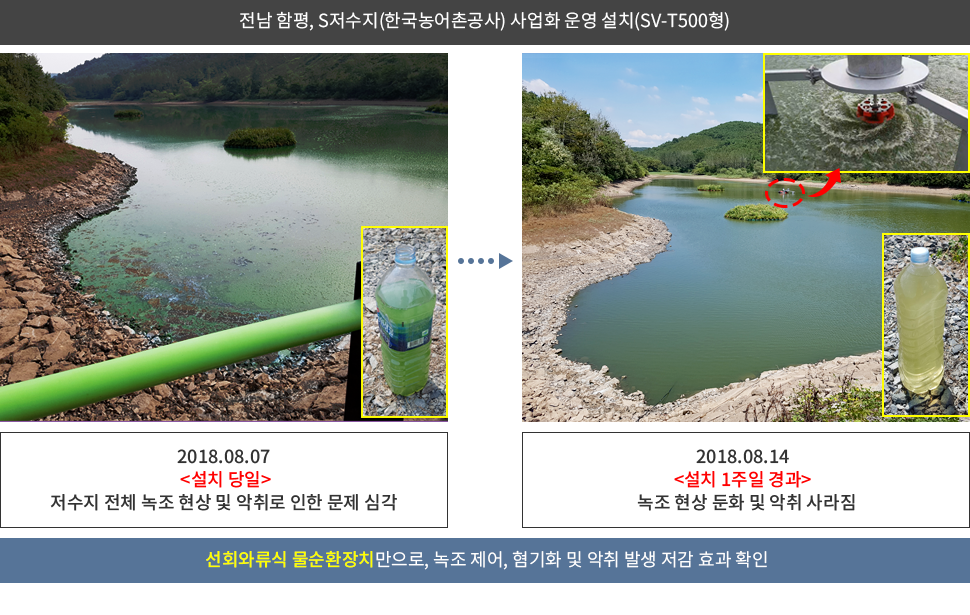

녹조 저감 효과

해빙수역 비교

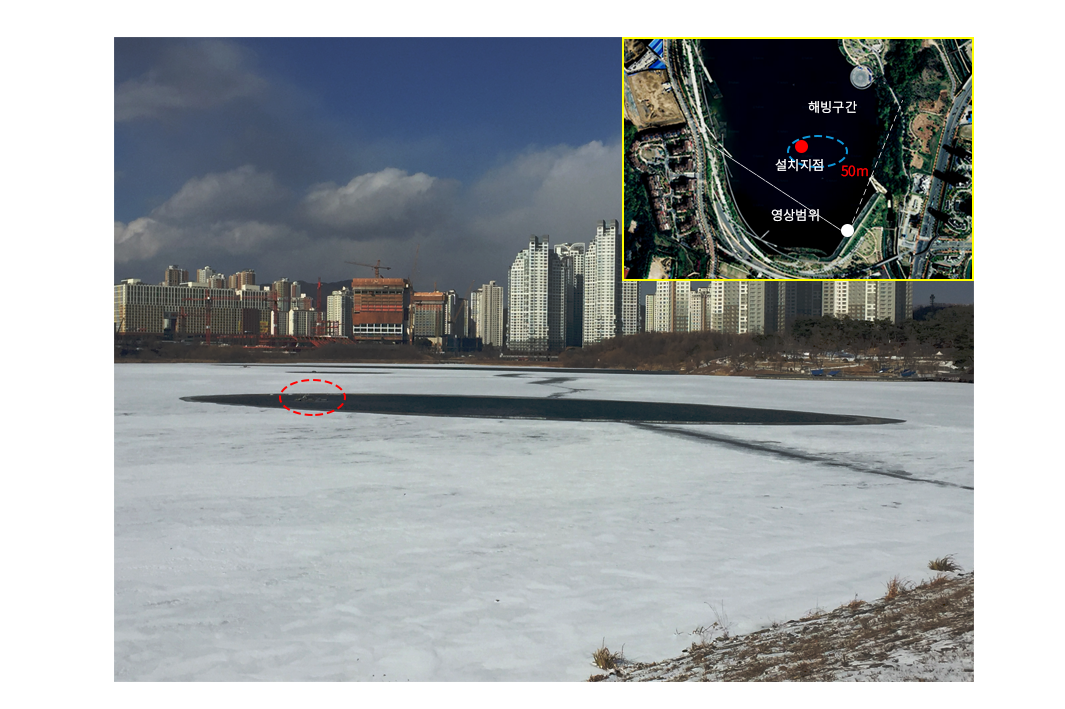

타사
물순환
장치
설치위치 수원 W저수지
설치일자 2015
촬영일자 2018.01.10
직경 50m내외의 작은 해빙수역

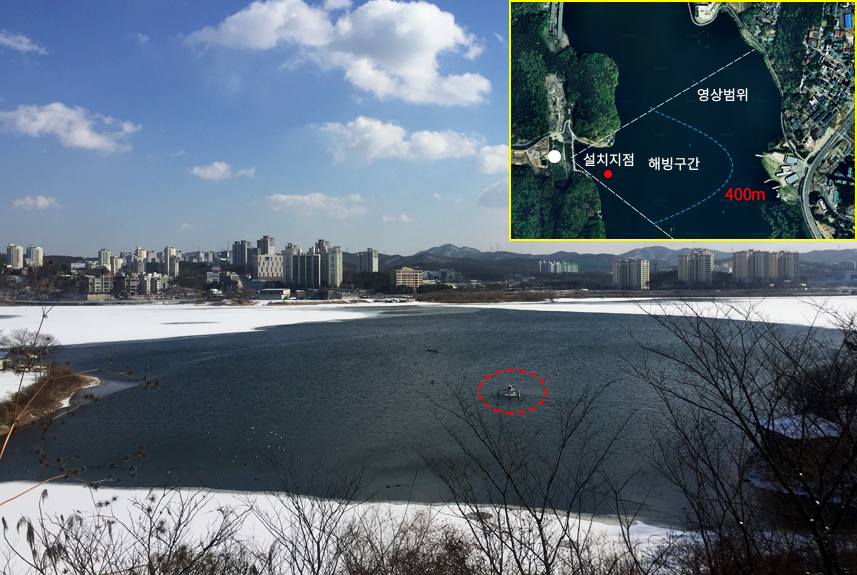

당사
선회와류식
ACS
설치위치 용인 S저수지
설치일자 2016.09
촬영일자 2018.01.10
직경 400m내외의 넓은 해빙수역

보유기술 및 지적재산권

명칭 등록일자 등록번호
[특허] 수질 개선을 위한 인공 물 순환장치 및 그것의 제어방법 2017.02.10 제1707410호
[특허] 조류 제거용 선회와류식 물순환 장치 및 이를 이용한 부영양화에 의한 녹조 현상 제거 방법 2015.10.16
2016.04.27		 제1562652호
제1617833호
[특허] 수처리용 터빈 및 그 제조방법 2018.08.27 제1893874호
[디자인] 수처리 터빈용 블레이드 2018.01.10 제0940221호
[상표] TUR-BLUR 2018.05.04 제1356682호
[상표] 선회와류식 TUR-BLUR 2018.08.27 제1390871호
